アウターカバーにモーター搭載するべく頭をぶった切ります!(笑

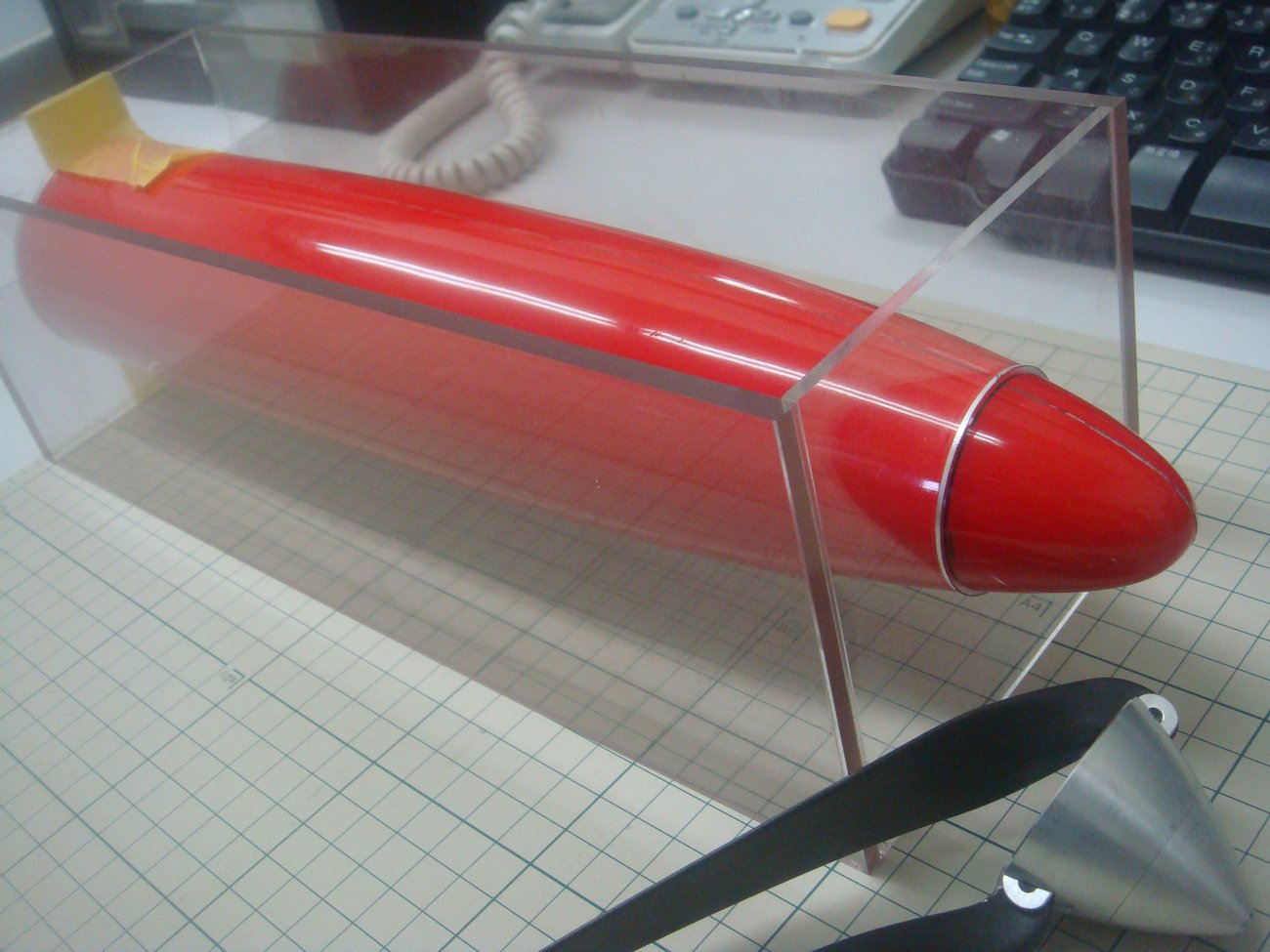

先端はスピンナー径Φ45.0に合わせて。

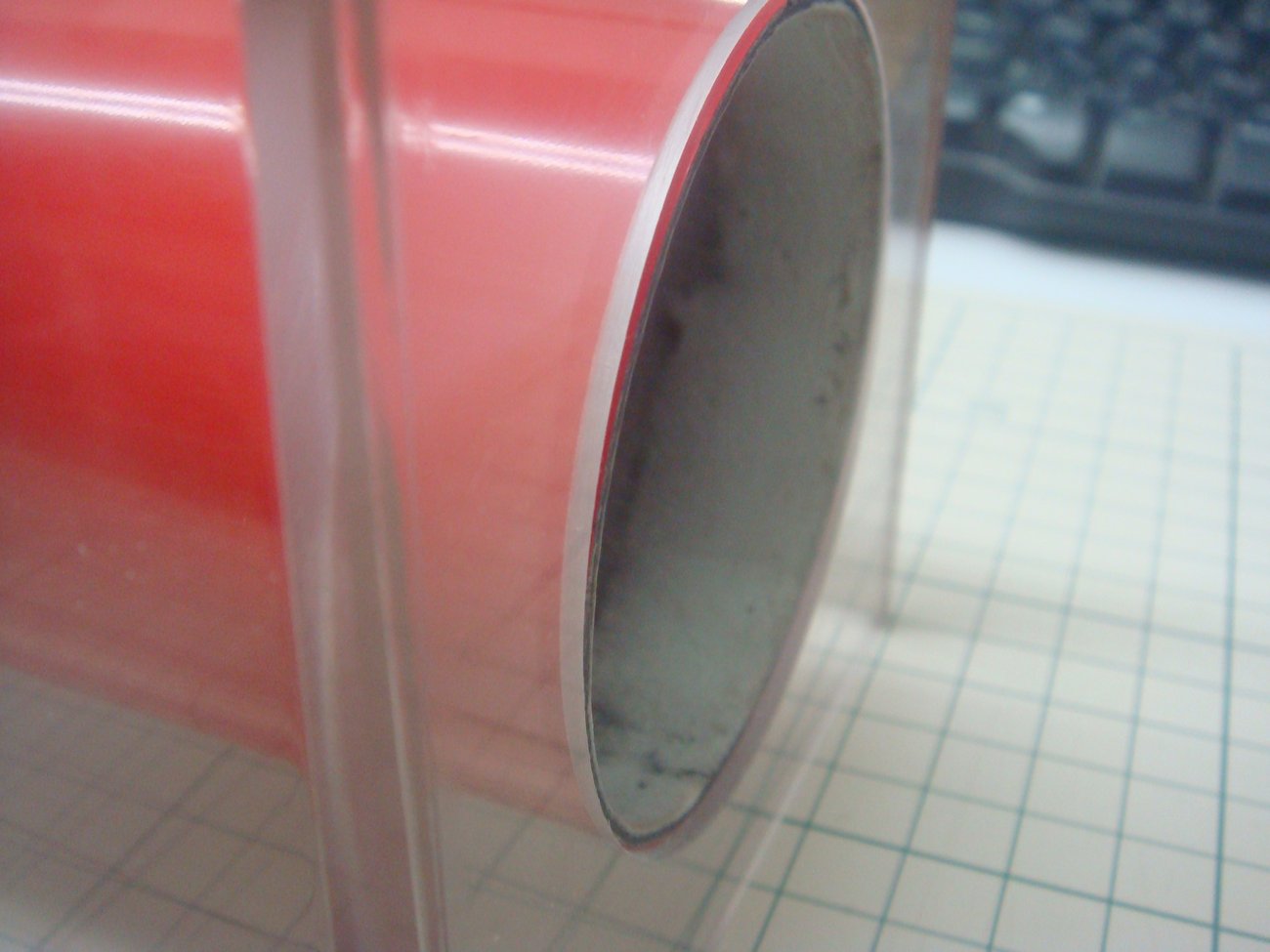

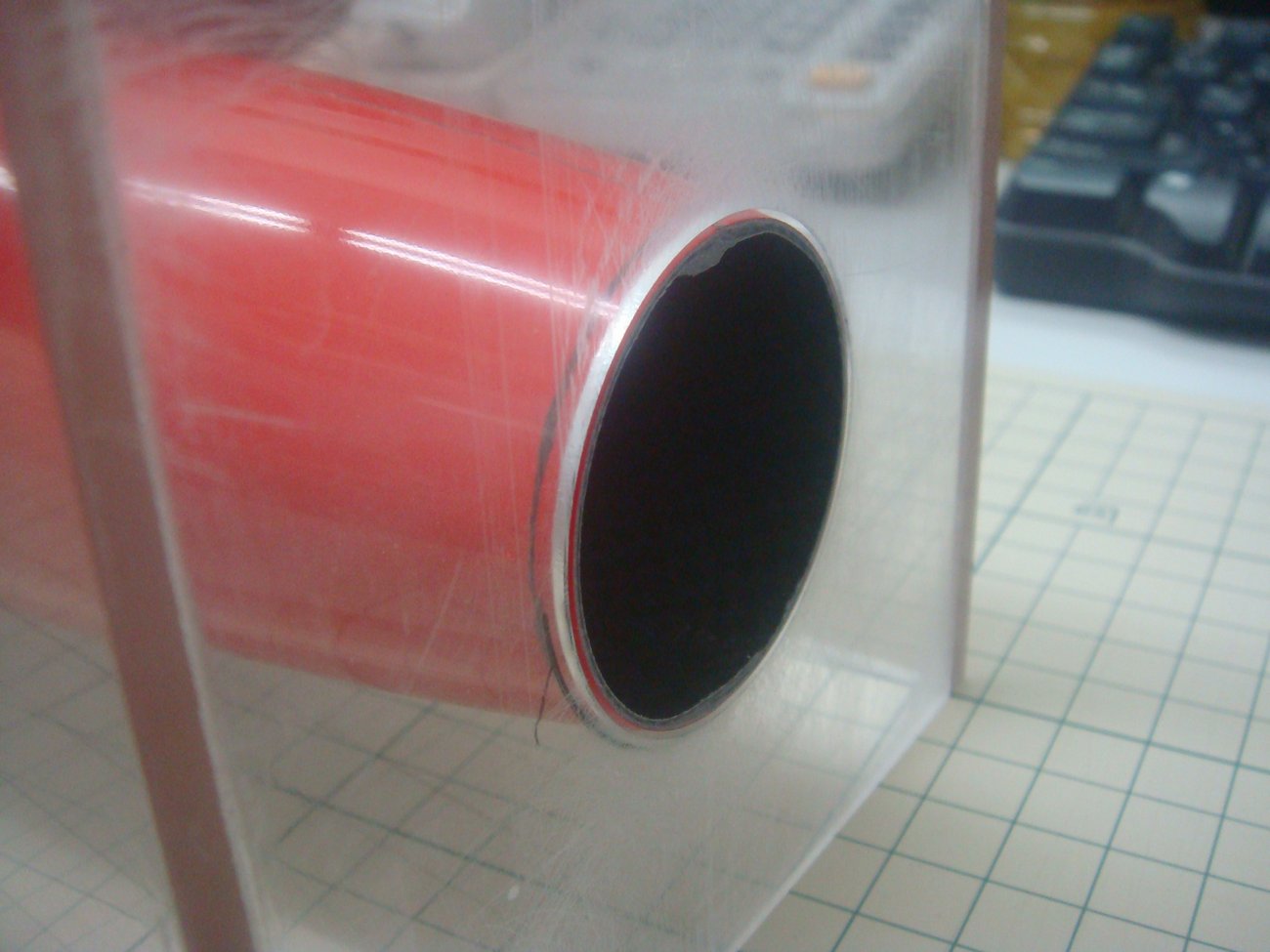

カバーに対して90度でカットですから治具を作りました。前後のアタリはもちろん90度で固定されてます。








カバー後端(胴体側)で約3~4°のスラストがついているようです。

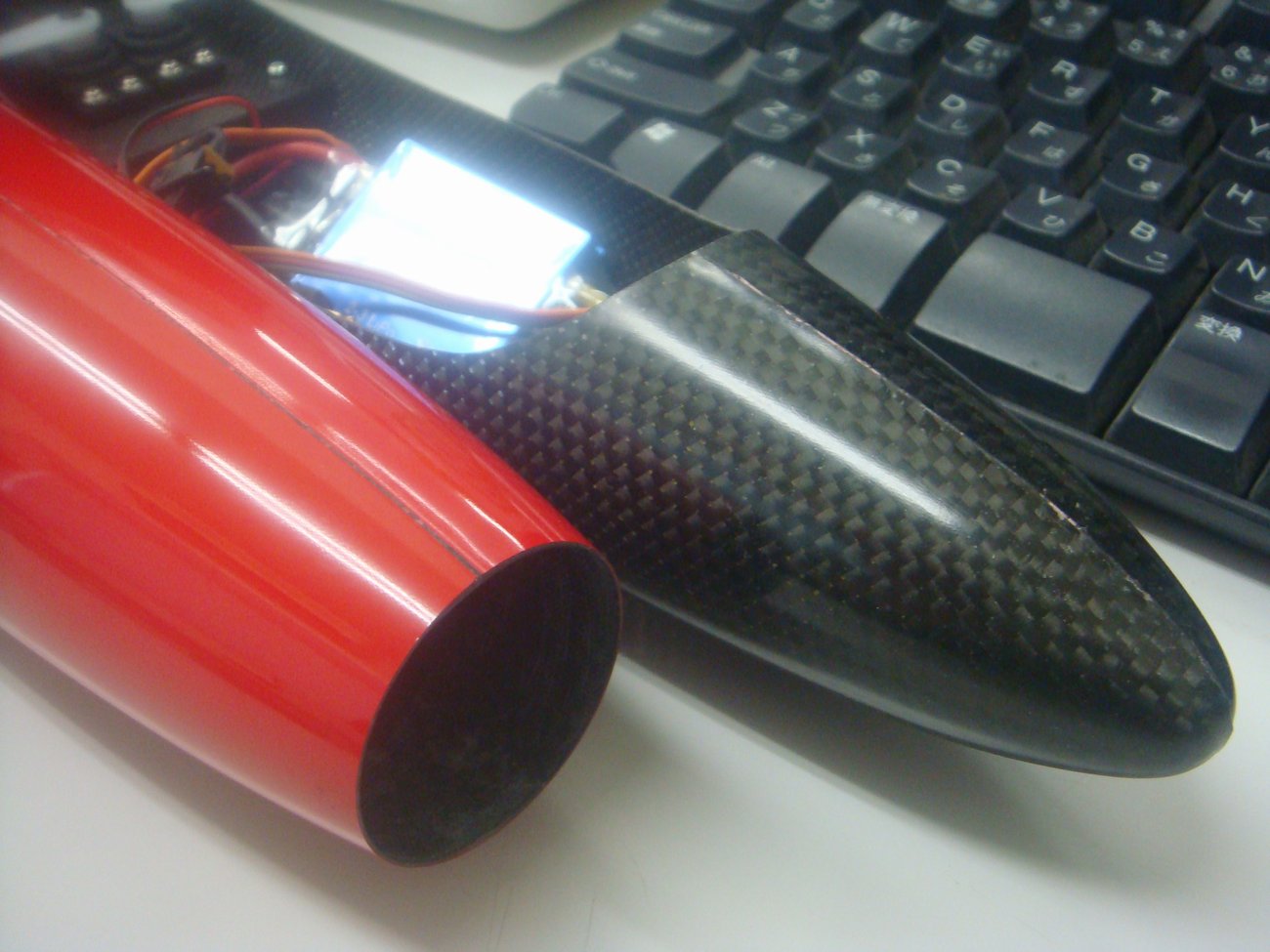

あとはインナーのモーターに干渉する先端を切り取り、アウターとの隙間を部分的に埋めてネジ固定。







カバーを胴体へ固定セットすれば、主翼アライメントピンからの治具でダウンスラストが確認できるでしょう。

さらにアウターカバーはキャノピーとなる部分を削除。



キャノピーカバーは・・・・・自分で作るか。。。。


PR
この記事にコメントする
お名前
タイトル
文字色
メールアドレス
URL
コメント
パスワード   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
無題
治具を作りましたってあっさり書かれていますが、凄い立派なんですけど…。
RACK2000位なら此処までしなくても大丈夫ですよね???
♂いぬ♂ 2010/10/12(Tue)19:55:22 編集
無題
おお~っ!
そう来ましたか~!
考えましたね~。
機体専用の冶具。この為だけにこれだけ作るとは
やはり「ヘンタイ」ですな~。

アクリル?の板同士の接着面がスゴイキレイなんですが、どうやってるんでしょう?
hide 2010/10/12(Tue)21:52:36 編集
無題
♂いぬ♂さん、
「RACK2000」にはアタマカット治具が付属していたような。。。たしか。
でもその治具でカットしたらダウンスラスト不足だったわけですよ。ご注意を!!


hideさん、

治具でも作らないとバッサリやる勇気がでません!(笑

カット面の板は透明アクリルですけど・・・他は透明ABSです。
さすがに新品を使うには気がひけるので端材を使用してます。ポリカ、アクリルなんかはけっこうな値段しますからね。

板の接着は溶剤。
いろんな種類あります。
メチレンクロライド、メチルエチルケトン、二塩化エタン、etc・・・・・
いつもこんなのを嗅いでるからタバコは要りません。(爆
らいだー 2010/10/12(Tue)23:08:01 編集
無題

らいだー さん、こんにちわ!


スゴーイ!
こんな素晴らしい治具を作るなんて!

オイラはピラニアソー
http://www.off.co.jp/index.php?id=4&c=78&b1=1&s=11000037
を使ってそのまま切断してますよ!


尊敬しちゃいます!



SkyRoad URL 2010/10/13(Wed)12:14:22 編集
無題
いやいや・・・・素晴らしくもなんともないですよ。(汗

治具といっても簡易的な目安みたいなもんですね。
性格が大雑把なもんですからできるだけ慎重にやらないと後が大変になりそうで。

ピラニアソー・・・・大雑把な僕はこんな繊細?な道具は持ってません。(爆
らいだー 2010/10/14(Thu)16:52:14 編集
